ELABORACIÓN DE CIRCUITO IMPRESO :
ENCENDIDO DE LAMPARA CON UNA
SEÑAL DE BAJA POTENCIA
INTRODUCCIÓN
El proyecto consiste en la elaboración de un circuito en una tablilla de cobre. Así le daremos una mejor presentación a nuestro proyecto.
Este circuito consiste en activar o desactivar un relevador por medio de una entrada de baja potencia, en este caso se tomara la señal de la tarjeta arduino de donde se controlara el encendido y apagado de la lámpara del proyecto del semáforo.
PROCEDIMIENTO.
Para la realización de este proyecto se utilizó el programa PROTEUS 7.6 y para el diseño del circuito se utilizó la fase de diseño ISIS, para el diseño se seleccionaron los elementos que conforman el circuito que tienen una estructura PCB, esto es para que en la siguiente etapa pueda ser considerado cada elemento por el programa ARES.
En la figura 1 se puede ver como quedo el circuito armado en el programa ISIS.
Figura 1.- diseño de circuito en ISIS
Ya terminado el circuito pasamos al diseño del cual quedara impreso la tablilla. Ver figura 2.
Figura 2.- El diseño de ISIS se pasa a ARES
Luego accedemos al programa ARES donde se llevara a cabo la estructura de nuestro circuito.
Ya dentro del programa ocupamos definir el área de la tablilla, accedemos a SYSTEM- Set Work Area donde en un recuadro rectificamos la medida de la tablilla, como se puede ver en la figura 3.
Figura 3.- Se define el tamaño de la tablilla
Estando en el programa colocamos los componentes en el área que tenemos y así automáticamente se unen los componentes. Una vez colocados aplicamos la opción de Design Rule Manager como se muestra en la figura 4.
Figura 4.- Se definen las reglas para el circuito
En la opción Net Classes ahí rectificamos las características del diseño como en el grosor de los canales de cobre y las caras, como se puede observar en la figura 5.
Figura 5.- Definición de las caras de la tablilla y grosor de las líneas
Figura 6.- Diseño final de la tablilla
El diagrama del circuito que realizamos es impreso en papel transfer por una impresora láser y queda como se puede observar en la figura 7.
Figura 7.- Impreso en hoja transfer
El proceso de limpieza de la tablilla consiste en lijar la tablilla de cobre con una lija 2500 con esto tumbamos la merma que contenga la tablilla y no tengamos algún problema donde así se adhiere mejor la impresión. Ver figura 8.
Figura 8.- Proceso de limpieza de la tablilla
Para el proceso de pasar el circuito a la tablilla se aplica la plancha durante un tiempo de 5 min. Donde asi se calcara la impresión del papel transfer en la tablilla de cobre. Ver figura 9.
Figura 9.- Proceso del planchado
Procedimiento donde el planchado a finalizado donde esperamos alrededor de 10 min. A que la tablilla se enfrié para aplicarlo a un recipiente en agua donde se despega el papel transfer. Ver figura 10.
Figura 10.- Proceso de planchado terminado
El papel es retirado y en la tablilla queda impreso el diagrama, las líneas pueden ser rectificadas con un plumín para no tener líneas cortadas. Luego se introduce en un recipiente con un ácido especial para desvanecer el cobre que no contenga impresión. Se aplica un movimiento para que desvanezca pronto. Como se puede observar en la figura 11.
Figura 11.- Proceso de eliminación de cobre excedente de la tablilla
Después de haber desvanecido el cobre no impreso se perfora la tablilla donde van las terminales de los componentes e integrados. Ver figura 12.
Figura 12.- Proceso de perforación de tablilla

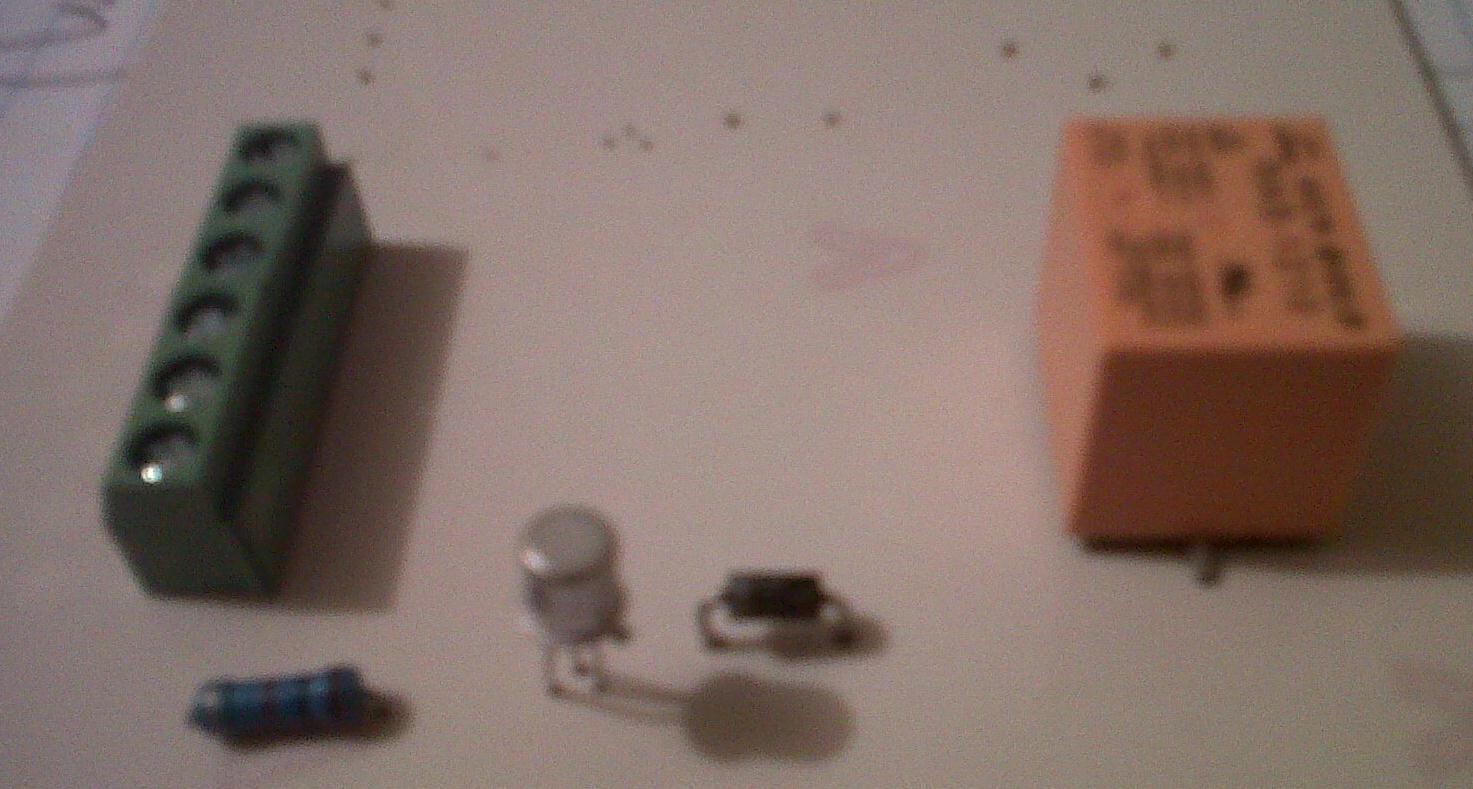

Luego se colocan los componentes en el lugar que les corresponde según el diagrama, donde se le aplica un punto de estaño (soldadura) para la continuidad de su función. Ver figura 13.
Figura 13.- Tablilla lista para agregar componentes
Finalmente el circuito está terminado listo para el proyecto final. Ver figura 14.
Figura 14.- Tablilla teminada y funcionando
Se anexan los programas de ISIS y ARES para si a alguien les interesa desarrolar este proyecto.
